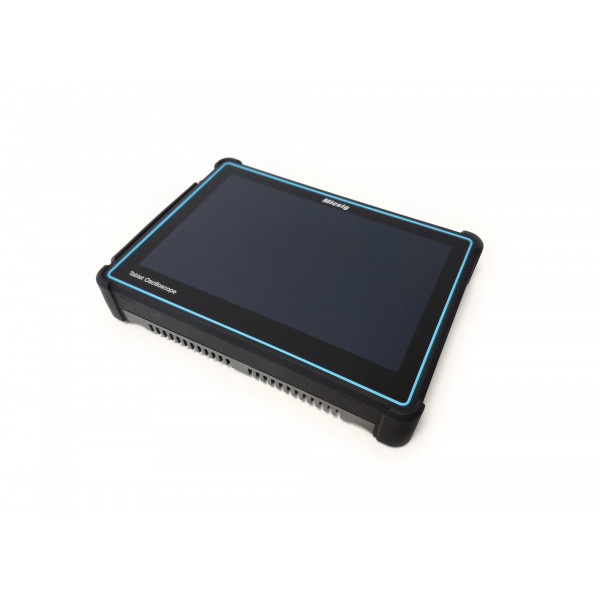

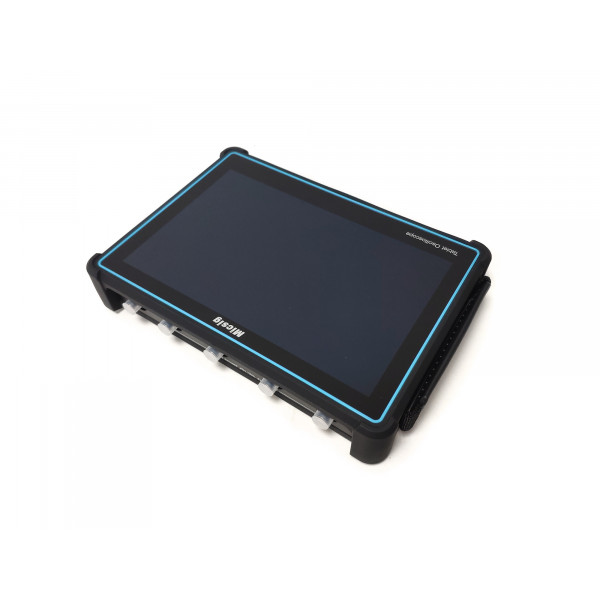

Цифровой планшетный осциллограф Micsig ATO3004

Осциллограф Micsig ATO3004 — функциональный инструмент для диагностики автомобилей, комплексных проверок и выявления любых неисправностей электрооборудования и автоэлектроники. Выполнен в компактном форм-факторе толщиной около 5 см, что делает его универсальным осциллографом для отладки и тестирования электроники. Он включает в себя всесторонние функции измерения и математических операций, поддерживает запуск и декодирование последовательной шины, а также оснащен аппаратными модулями цифровой фильтрации и другими функциями.Работает от встроенного аккумулятора, помогая инженерам работать в любом месте. Оснащенные профессиональной системой SigtestUI на базе Android, созданной на основе десятилетнего опыта, осциллографы серии ATO предлагают полностью сенсорное управление и обновленный пользовательский интерфейс, что делает их более эффективными в использовании по сравнению с традиционными настольными осциллографами.

Диагностика цепи зарядки (12/24В), пусковой ток цепи стартера, пульсации переменного тока генератора, цепи изменяемых фаз газораспределения, зажигания;

Датчики расхода воздуха, ABS, педали газа, распредвала, коленвала, температуры охлаждающей жидкости, распределителя, давления топлива, детонации, лямбда, датчик Холла/скорости, дроссельной заслонки, вентилятора охлаждения;

Приводы электромагнитных клапанов, угольного фильтра, EGR рециркуляции отработавших газов, управления холостым ходом, топливного насоса, топливных форсунок, регуляторы давления масла, управления потоком топлива, серводвигатель дроссельной заслонки, свечи накаливания дизельного двигателя;

Сети: CAN High и CAN Low, CAN FD, FlexRay, K line;

Комбинированные тесты: коленвал+распредвал, коленвал+первичное зажигание, первичное зажигание+напряжение форсунки, коленвал+распредвал+форсунка+вторичное зажигание и т.д.

Характеристики осциллографа:

• Серия: ATO
• Количество каналов: 4
• Полоса пропускания: 300 МГц
• Время нарастания: ≤ 1,16 нс
• Максимальная частота дискретизации: 2 ГВыб/с
• Глубина записи: 220 Мб
• Максимальная скорость захвата формы волны: 300 000 осц./с
• Входной импеданс: 1 мОм / 50 Ом
• Декодирование протоколов: RS-232/422/485/ UART, CAN, CAN FD, LIN, SPI, I2C

• Горизонтальная система:

Коэффициент развёртки: 1 нс / дел - 1000 с / дел

• Вертикальная система:

Ограничение полосы пропускания: 20 МГц, низкочастотный (до 30 кГц)

Вертикальная развёртка: 1 мВ / дел - 10 В / дел

Вертикальное разрешение: 8 бит

Общие характеристики:

• Дисплей: 10,1-дюймовый сенсорный ЖК-дисплей, разрешение 1280x800 точек
• Сетка области отображения осциллограммы: 11 х 10 делений
• Питание: 100 - 240 В AC, 50 - 60 Гц, 2 А; 12 В DC
• Аккумуляторная батарея: Li-ion 7.4 В, время автономной работы до 2 часов
• Интерфейс: Wi-Fi, USB 3.0/2.0, USB type-C, HDMI
• Встроенная память: 32 Гб
• Сегментированный сбор данных для хранения: до 10 000 записей форм сигнала
• Дистанционное управление: мобильное приложение (Android, iOS), ПК, Обновление ПО через Wi-Fi. Передача данных по FTP
• Габариты осциллографа: 265х192х50 мм
• Габариты упаковки: 320х360х170 мм
• Вес: 1900 г

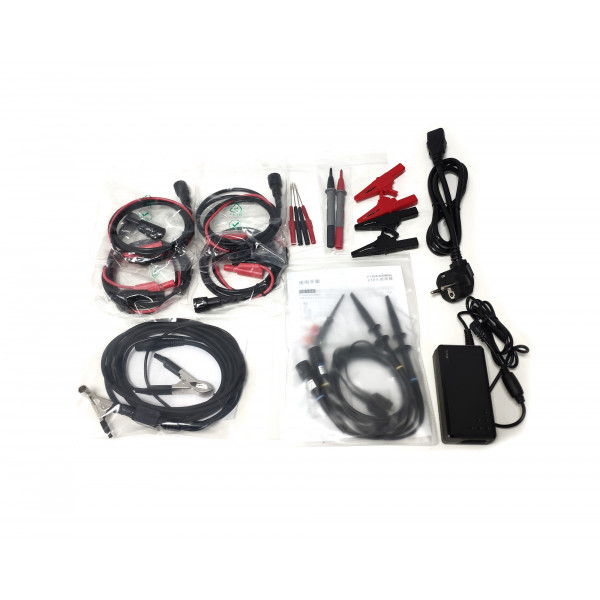

Комплектация:

• Осциллограф Micsig ATO3004: 1 шт
• Щупы для осциллографа: 2 шт
• BNC кабель: 4 шт
• Зажимы для BNC кабеля: 4 шт
• Пробники-иглы: 4 шт
• Адаптер: 1 шт
• Аккумуляторная батарея: 1 шт

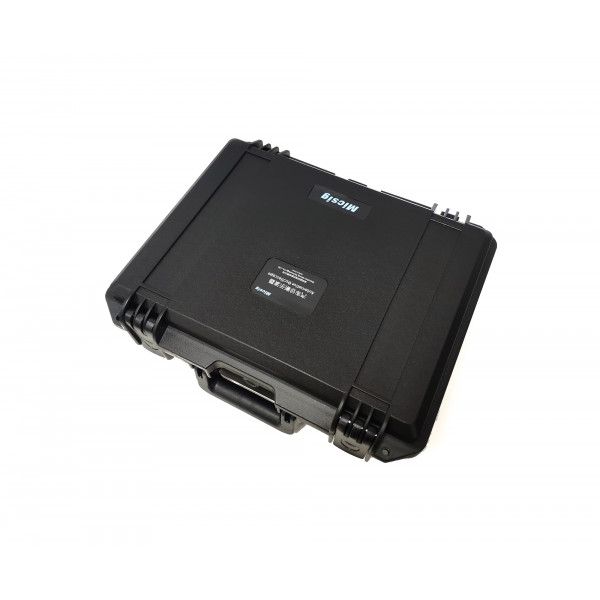

• Кейс: 1 шт
